Gas Eye Cross Duct CO+O2 在线环球360管理网分析仪 产品参数
时间:2019-07-10 来源: 浏览量:6854次

GasEye CO+O2是一种在线测量的原位环球360管理网气体分析仪。适合于安全应用和过程控制等。24/7连续操作。无样气预处理、无零点漂移、不需要现场校准。


特性

测量范围:O2:0-1%到0-100%  CO:0-10ppm到0-100%

过程温度:0 - 1350°C

工艺压力:0.5- 2bar

响应时间:低于0.2秒

可选测量第三种组分甲烷

现场监测: 直接在线测量,无采样预处理

免 维 护: 配备自动校准功能,无需现场校准

坚 固 性:  IP65外壳,适用室内外安装和恶劣环境

对灰尘和烟雾不敏感: 在测量过程中(可达50 g/m3)

ATEX版本


典型应用

燃烧控制

安全监测

过程控制

应用行业

电力行业

钢铁行业

化学

石油化工


仪表性能

测量范围:O2:0 - 1%或0-100%;CO:0-10ppm或0-100%

探测极限:O2:100ppm;CO:0.2ppm

精度:1%(FS)

重复性:1%

工艺粉尘负荷:根据工艺不同可达50g /Nm3

校准:经认证的标准气体

零点漂移和量程漂移:可忽略


电气特性

输入电压:24VDC(18-3OVDC) 功耗:<25W


动态性能

预热时间:小于2分钟 ***小响应时间(T90):200毫秒


信号输入输出

输入:

4 x模拟量输入,(4- 20ma,工艺温度和压力,2 xAUX)

1 x RTD

8 x数字量输入

输出:

4 x模拟量输出,(4- 20ma, O2浓度,过程传输,1 x过程温度(可选))(有源或无源可调)

8 x数字量输出(防爆型)


可选项

以太网, 通讯协议 (TCP/IP), 通讯端口


本地用户界面

1. 本地用户界面(LUI) -位于发射机外壳盖上的LCD背光显示。

2. 以太网

WebServer应用程序——通过webbrowser进行系统配置和数据获取

基于Windows的程序- GasEye记录器的实时数据采集


远程访问

用于远程服务和诊断的以太网端口


机械规范

防护等级:IP65  过程法兰:DN50/PN10  仪表视窗: 氦泄漏测试和EN1779:1999认证规范。

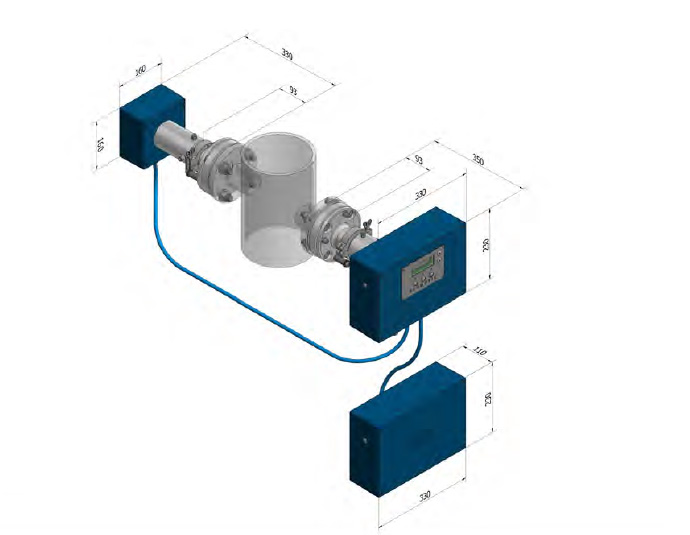

仪器尺寸

发射端:宽×高×长:330mm×230mm×350mm

接收端:宽×高×长:160mm×160mm×330mm

中央单元:宽×高×长:330mm×230mm×110mm


重量

接收单元:13kg

发射单元:15kg

中央单元:5kg


材质

外壳:铝

涂料:RAL5017(交通蓝)

工艺接口:不锈钢316



环境条件

环境温度:-20ºC to +55ºC

环境压力:800 - 1200 hPa

环境湿度:RH < 99%,


工作条件

气体压力:0.9 - 1.1 atm

气体温度:0ºC to 650ºC


吹扫气

N2

吹扫流量:5 – 10 l/min


安全

低压认证(LVD) 2014/35/EU

PN-EN 61010 - 1:2011


环球360管理网辐射环球360管理网等级Class I 按照PN-EN60825 - 1:2014 - 11

EMC 认证 2014/30 /欧盟    兼容EN 61326 - 1:2013

欧盟RoHS认证2011/65 /

ATEX 2014/34 /欧盟认证

•防爆(标准版):

o ATEX II 3G [Ex op is IIC T6 Gc]

o ATEX II 3 d(Ex op is IIIC T85 DC)

•防爆(选配):

o ATEX II 3G Ex pz op is IIC T6 Gc

o ATEX II 3D Ex pz op is III T85DC
